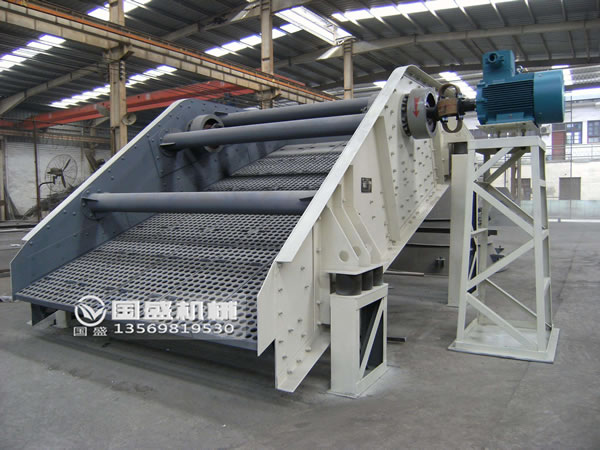

礦用振動篩選機

簡介：礦用振動篩選機采用激振器偏心塊作為動力源，在篩選過程中有足夠的彈跳力，能夠有效避免物料卡槽，使篩選透網率更高

　產品詳細

礦用振動篩選機的產品簡介

礦用振動篩選機采用激振器偏心塊作為動力源，在篩選過程中有足夠的彈跳力，能夠有效避免物料卡槽，使篩選透網率更高。根據用途有輕型和重型之分，篩面有單層和多層結構形式，主要針對硬度較高、大塊狀物料的干式分級篩選，比如煤碳、碎石、鵝卵石等有較強耐沖擊力的物料。它主要是引進德國技術制造的高效篩選機，振幅強弱可調節，具有篩選距離長，多層篩選，篩選效率高等優點。廣泛應用于電力、礦山、洗煤廠、建材等行業。

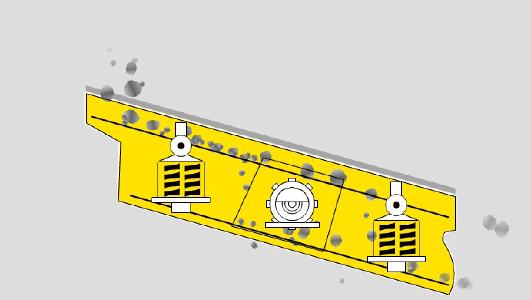

礦用振動篩選機的工作原理

礦用振動篩選機的篩箱運動軌跡為圓形或橢圓形，它主要是采用慣性激振器產生振動，電動機經三角帶使激振器偏心塊產生高速旋轉，從而產生很大的離心力，促使篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

礦用振動篩選機的產品特點

1、結構簡單合理，運轉平穩可靠，設備維修方便，使用周期及整機使用壽命長。

2、可以任意變化篩面的傾角，從而改變物料沿篩面的運動速度，從而提高篩機的處理量。

3、采用側振式偏心塊作為激振力，振動強度高、生產能力大、篩選效率高。激振力可隨機調控，便于模塊化設計和使用。

4、采用輪胎聯軸器，柔性聯接，運轉平穩，振動噪音小、堅固耐用、維修方便、使用安全。

5、運行中卡在篩孔中的物料可以自動跳出，防止篩孔堵塞。

6、篩箱采用高強度螺栓聯結，無焊接。

7、材質采用高強度錳鋼制作，對于硬度較高、大塊狀物料有較強的耐沖擊力。

礦用篩選機單軸式的技術參數

型號	篩網				給料粒度 (mm)	生產能力 (t/h)	振動頻率 (l/min)	雙振幅 (mm)	電動機		安裝形式	總重 (kg)
型號	層數	面積（㎡）	篩孔尺寸 (mm)	篩網結構	給料粒度 (mm)	生產能力 (t/h)	振動頻率 (l/min)	雙振幅 (mm)	型號	功率(kw)	安裝形式	總重 (kg)
DD918	1	1.6	1-25	鋼絲編織	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	440
2DD918	2	1.6	1-25	鋼絲編織	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	600
DDM1235	1	4	500-100	鋼絲編織	≤400	150-210	920	6	Y132S-4B3	5.5	吊式	2112
DDM1556	1	8	25-50	沖孔	≤400	400	920	6-8	Y160M-4B3	11	吊式	3376
2DDM1556	2	8	上25-100 下6-25	上沖下編	≤400	上90-450 下30-90	1000	6	Y180M-4	18.5	吊式	5096
DDM1740	1	7	50-100	沖孔	≤400	240-360	920	5-7	Y132M-4B3	7.5	吊式	3092
DDM1756	1	9.5	25-50	沖孔	≤400	270-540	920	5-7	Y160T-4B3	15	吊式	3995
DDM2056	1	11	25-125	沖孔	≤400	300-1100	920	6-8	180M-4B3	18.5	吊式	4599
2DDM2056	2	11	上25-100 下6-25	沖孔	≤400	120-600 40-120	1000	6-8	Y180M-4	18.5	吊式	5650
ZD918	1	1.6	1-25	編織	≤60	10-30	1000	6	Y100L-4	2.2	吊式	553
2ZD918	2	1.6	1-25	編織	≤50	10-30	1000	6	Y100L-4	2.2	座式	702
ZD1224	1	2.9	6-40	編織	≤100	70-210	1000	0-7	Y112M-4	4	座式	1130
2ZD1224	2	2.9	6-40	編織	≤100	70-210	850	0-7	Y112M-4	4	座式	1545
ZD1224J	1	2.9	上11×42 下26×35	橡膠	≤100	70-210	850	3.5	Y112M-4	4	座式	1086
2ZD124J	2	2.9	上13×42 下48×58	橡膠	≤100	70-210	800	3.5	Y112M-4	4	座式	1637
ZDM1235	1	4	50-100	沖孔	≤400	150-210	920	7	Y132-4B3	5.5	座式	2235
ZD1530	1	4.5	6-50	鋼絲編織	≤100	90-270	920	6-7	Y132S-4	5.5	座式	1650
2ZD150	2	4.5	6-50	鋼絲編織	≤100	90-270	850	6-7	Y132S-4	5.5	座式	2260
ZD153J	1	4.5	11×42	橡膠	≤150	90-270	850	7	132-4	5.5	座式	2260
2ZD1530J	2	4.5	上13×42 下48×58	橡膠	≤100	90-270	850	7	Y132S-4	5.5	座式	2653
ZD1540	1	6	650	鋼絲編織	≤100	90-270	850	7	Y132M-4	7.5	座式	2070
2ZD1540	2	6	6-50	鋼絲編織	≤100	90-270	850	7	Y132M-4	7.5	座式	2850
ZDM1556	1	8	25-50	沖孔	≤400	225-450	920	6-8	Y160m-4	11	座式	3611
2ZDM1556	2	8	上25-50 下6-25	沖孔	≤400	30-300	1000	6-8	Y180m-4B3	18.5	座式	5347
ZDM1740	1	7	50-100	沖孔	≤400	270-400	920	5-7	Y132M-4B3	7.5	座式	3224
ZDM1756	1	9.5	25-50	沖孔	≤400	270-540	920	5-7	Y160L-4B3	15	座式	4027
ZD1836	1	9.5	6-50	編織	≤150	100-300	850	7	Y160M-4	11	座式	160
ZDM2056	1	11	13-125	編織	≤400	100-1000	920	6-8	Y180M-4	18.5	座式	5991
2ZDM2056	2	11	上25-100 下6-25	上沖下編	≤400	120-600	1000	6-8	Y180M-4B3	18.5	座式	5891
2ZDM2056G	2	11	上25-100 下0.75	上編下條	≤400	200-400	800	6.7	Y180M-4B3	18.5	座式	9864
ZD2160	1	12.	10-5	橡膠	≤150	100-300	900	8	Y180L-4	22	座式	6529
ZD1836J	1	6.5	上43×58 下87×104	橡膠	≤150	100-300	850	7	Y160M-4	11	座式	475

注：以上單軸式礦用振動篩選機型號尺寸為標準機型，如用戶有特殊要求可量身定做。

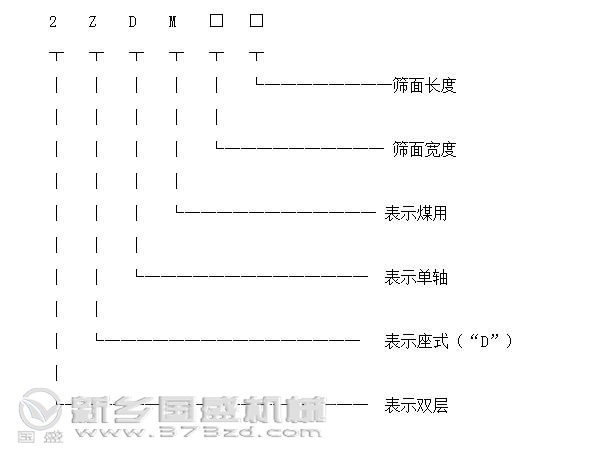

礦用篩選機單軸式型號標識

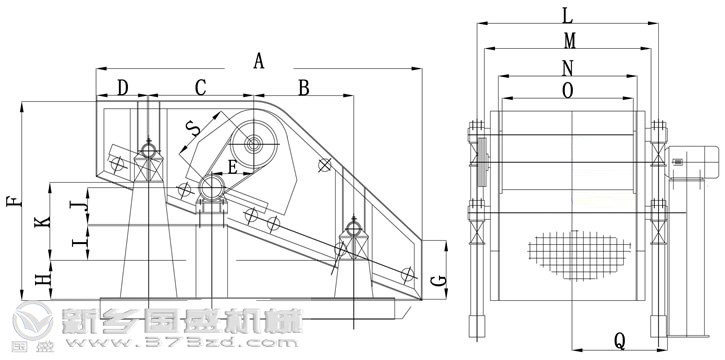

礦用振動篩選機單軸式結構圖

礦用振動篩選機單軸式尺寸對照表

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	Q	S
ZD1224	2400	750	750	350	320	1334	457	234	0	374	546	1656	1712	1456	1340	1011	567
ZD1530	3000	900	900	546	470	1556	479	206	52	374	655	2136	2012	1756	1640	1190	670
ZD1540	4000	1358	1312	663	530	2028	479	280	332	402	972	2156	2032	1756	1640	1191	761
ZD1836	3600	1200	120	476	530	1807	465	328	190	402	8735	2456	2332	2056	1940	1386	761
ZD2160	6000	1950	1950	900	788	3035	857	535	0	480	1955	3140	2852	2420	2240	1665	1344

礦用篩選機YK形式的技術參數

型號	篩網層數	篩網面積 (㎡)	篩孔尺寸 (mm)	較大進料尺寸 (mm)	處理能力 (m3/h)	振動頻率 (r/min)	振幅 (mm)	電機功率 (kw)	篩面規格 (mm)	總重量 (kg)	外形尺寸 (長×寬×高) (mm)
2YK1224	2	6	4-50	400	8-60	800-970	8	5.5	1200×2500	3500	2930×1860×870
3YK1224	3	9	4-50	400	10-70	800-970	8	5.5	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	1200×3700	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	7.5	1500×3500	5200	4270×1860×1210
2YK1530	2	10.5	5-50	400	20-125	800-970	8	11	1500×3500	5890	4120×2210×1230
3YK1530	3	15.75	5-50	400	21-125	800-970	8	11	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	18.5	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	15	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	18.5	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	15	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	18.5	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	22	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	30	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	30	2100×2600	11780	6720×2840×1530
3YK2065	3	37.8	5-10	400	50-475	970	8	30	2100×2600	12800	7530×2840×1910
4YK2065	4	50.4	5-100	400	50-497	970	8	37	2100×2600	14800	7800×2840×2380
2YK2665	2	28.8	5-100	400	65-500	970	8	37	2400×6000	15600	7125×3340×1530
3YK2665	3	43.2	5-100	400	70-620	970	8	37	2400×6000	17600	7400×3340×1910
4YK2665	4	57.6	5-100	400	80-680	970	8	45	2400×6000	19600	7700×3340×2380
2YK2870	2	39.2	5-100	400	120-680	750	8	22×2	2800×7000	21200	7600×4320×1620
3YK2870	3	58.8	5-100	400	180-720	750	8	22×2	2800×7000	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	22×2	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	22×2	3000×7200	25500	8000×4520×2300

注：以上礦用振動篩選機圓形YK式型號尺寸為標準機型，如用戶有特殊要求可量身定做。

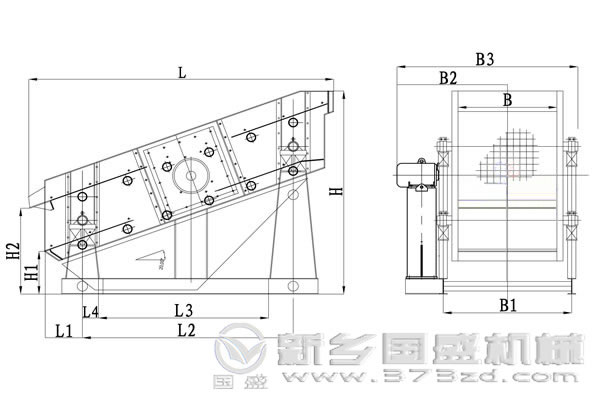

礦用振動篩選機YK型尺寸對照表

型號	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2
YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2632	430
YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2096	500
YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	2646	654
YK2065	6761	1497	3898	300	350	2127	2203	2464	4335	4700	791
YK2560	6033	570	4900	3200	508	2500	2600	3127	4940	3700	1137
2YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2332	392	806
2YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2396	460	823
2YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	3946	520	820
2YK2148	4689	311	4220	2500	500	2100	2160	2528	4745	4100	722	1617
2YK2665	6761	1497	3898	3200	349	2645	2721	2935	5614	4890	608	1844

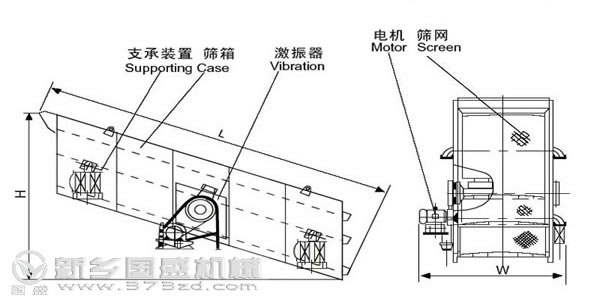

礦用振動篩選機YK結構圖

礦用振動篩選機YA技術參數

型號	篩面面積（m²）	篩面傾角（°）	篩孔尺寸（mm）	篩網結構	給料粒度（mm）	處理能力（t/h）	振次（r.p.m）	雙振幅（mm）	電機功率（kw）	參考重量（kg）
YA1236	4.3	20	6-50	編織	≤200	75-245	845	9.5	11	4880
2YA1236	4.3		6-50	編織	≤200	75-245	845	9.5	11	5210
YA1530	4.5		6-50	編織	≤200	80-255	845	9.5	11	4500
YA1536	5.4		6-50	編織	≤200	95-310	845	9.5	11	5110
2YA1536	5.4		6-50	編織	≤400	95-310	845	9.5	15	5585
YAH1536	5.4		30-150	沖孔	≤400	240-660	755	11	11	5600
2YAH1536	5.4		30-150 6-50	上沖孔下編織	≤400	240-660	755	11	15	5999
YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	11	5200
2YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	15	6010
YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	5812
2YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	6125
YAH1548	7.2		30-150	沖孔	≤400	320-780	755	11	15	6745
2YAH1548	7.2		30-150 6-50	上沖孔下編織	≤400	320-780	755	11	15	7380
YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	11	5180
2YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	15	5940
YAH1836	6.5		30-150	沖孔	≤400	290-800	755	11	11	5880
2YAH1836	6.5		30-150 6-50	上沖孔下編織	≤400	290-800	755	11	15	6300
YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	5800
2YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	6350
YAH1842	7.6		30-150	沖孔	≤400	340-900	755	11	15	6350
2YAH1842	7.6		30-150 6-50	上沖孔下編織	≤400	340-900	755	11	15	7000
YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6210
2YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6600
YAH1848	8.6		30-150	沖孔	≤400	385-1000	755	11	15	7100
2YAH1848	8.6		30-150 6-50	上沖孔下編織	≤400	385-1000	755	11	15	7700
YA2148	10		6-50	編織	≤210	175-570	748	9.5	18.5	9000
2YA2148	10		6-50	編織	≤210	175-570	748	9.5	22	10400
YAH2148	10		30-150	沖孔	≤400	445-1200	708	11	18.5	10350
2YAH2148	10		30-150 6-50	上沖孔下編織	≤400	445-1200	708	11	22	11100
YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	18.5	9920
2YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	22	11200
YAH2160	12.6		30-150	沖孔	≤400	560-1400	708	11	30	12390
2YAH2160	12.6		30-150 6-50	上沖孔下編織	≤400	560-1400	708	11	30	13850
YA2448	11.5		6-50	編織	≤200	200-650	748	9.5	18.5	9830
YAH2448	11.5		30-150	沖孔	≤400	500-1300	708	11	30	11820
2YAH2448	11.5		30-150 6-50	上沖孔下編織	≤400	500-1300	708	11	30	13000
YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	12200
2YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	13495
YAH2460	14.4		30-150	沖孔	≤400	640-1500	708	11	30	13000
2YAH2460	14.4		30-150 6-50	上沖孔下編織	≤400	640-1500	708	11	30	14400

注：以上礦用振動篩選機圓形YA式型號尺寸為標準機型，如用戶有特殊要求可量身定做。

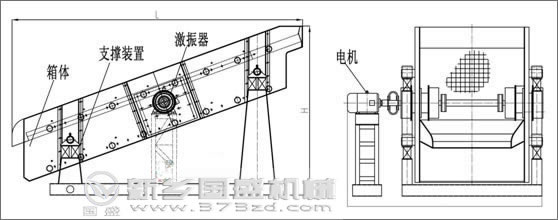

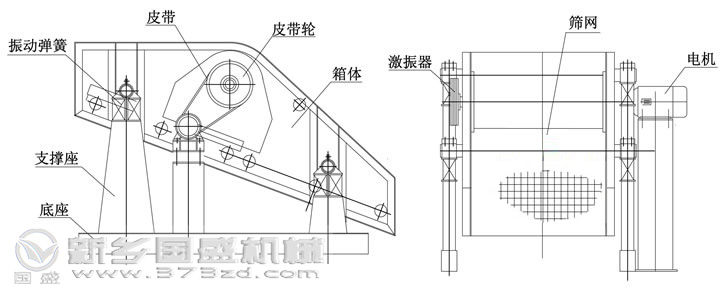

礦用振動篩選機YA結構圖

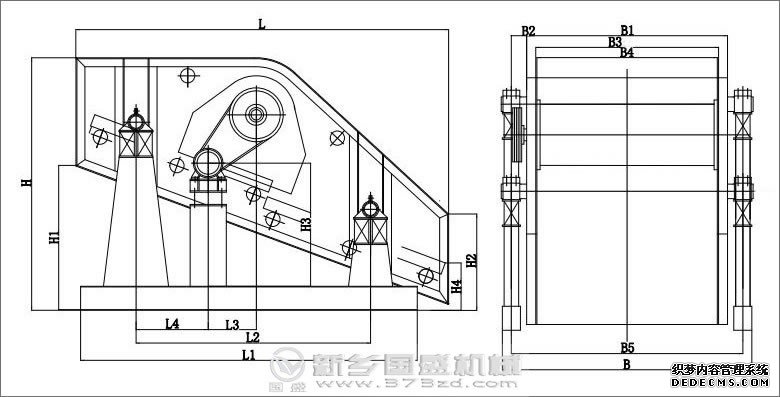

礦用振動篩選機YA尺寸對照圖

型號	L	L1	L2	L3	L4	B	B1	B2	B3	B4	B5	B6	B7	H	H1	H2	H3	H4
YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2456	1077		823	1100
YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	277	1981	2437	1064		530	1100
YA1836	3557	559	3138	1203	542	1835	1208	1125	2310	2543	283	277	2286	2437	1064		826	1100
YA1842	4131	563	3694	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145		845	1100
YA1848	4704	560	3410	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145		911	1100
YA2148	4745	660	3890	1686	708	2140	1434	1460	2615	2848	385	319	2591	3501	1500		1368	1400
YA2160	5916	825	3898	2067	1078	2140	1526	1446	2615	2848	520	379	2591	3849	1628		1278	1600
YA2460	5891	818	2548	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628		1290	1600
2YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2419	1045	140	794	1100
2YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	300	1981	2437	1064	126	560	1100
2YA1836	3557	559	2560	1203	542	1835	1208	1125	2310	2543	283	300	2286	2437	1064	125	826	1100
2YA1842	4131	563	3138	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145	138	845	1100
2YA1848	4704	560	3694	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145	120	911	1100
2YA2148	4745	660	3410	1686	708	2140	1434	1460	2615	2848	385	339	2591	3501	1520	422	1368	1400
2YA2160	5916	825	3890	2067	1078	2140	1526	1446	2615	2848	520	380	2591	3849	1628	255	1278	1600
2YA2460	5891	818	3898	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628	255	1290	1600

礦用振動篩選機的選購需知
1、篩網結構有編織網闖、沖孔篩板。如果選用鐵簽式篩板可按要求生產廠家設計。

2、在選用時如有改變篩面傾角的要求，可另行設計。給料箱為選擇件，用戶如有需要，可供給料箱。

3、篩機可分為單層和多層，并有輕型和重型之分，適用不同物料粒度級別的篩選。選用時請確定電壓制式及有無防爆要求。

4、電動機可安裝在左側或右側，無特殊要求就按安裝圖紙安裝、供貸。

5、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

6、該設備的安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時請務必慎重考慮。

礦用振動篩選機的安全操作規程

一、啟動前檢查

檢查所有螺栓是否緊固，各個軸承潤滑情況是否良好，篩網的磨損是否嚴重，防護裝置是否完好，轉動部位是否靈活可靠等等具體細節，檢查完畢方可空載試運行。

二、啟動后檢查

按下啟動按鈕，注意礦用振動篩選機的振動情況，聆聽機體的運轉聲音，如有異常，立即停機查看。還要時刻留意出料情況，如有堵塞，要及時疏通。空載運行時有異常振動時，檢查并緊固地腳螺栓。有異常雜音時，要停機并清理篩內殘余物料或維修傳動部位和機體的間隙。如果設備部運轉，要檢查電機與機體的連接部位。時刻注意傳動部位的軸承，運轉的溫升為35度，環境溫度為25度，如果軸承溫度高于70度或環境溫度高于25度時，要停車檢修，并做好檢修記錄。礦用振動篩選機停機時，要把篩面上的物料篩選完畢再關機，并把設備內外的雜物清理干凈。

三、安全和環境事項

為保障安全，設備運轉時嚴謹進行調整、清理和修理工作。該設備的環境噪聲如果達到50分貝以上時，必須佩帶防護耳罩或耳塞。設備的環境呼吸粉塵濃度大于3.5毫克/立方米以上時，必須佩帶防塵口罩。每次停機時要求對設備進行全面的清理和擦拭。
